深度解析恒剛SGWS端子拉力測試儀核心技術參數,讀懂設備性能與適配場景
上海恒剛SGWS端子拉力測試儀作為專為線束端子拉脫力檢測量身打造的高精度設備,憑借小巧的機身、精準的檢測性能、靈活的適配性,成為新能源汽車、消費電子等行業質檢環節的核心設備。很多用戶在選型與使用過程中,對設備的技術參數理解不深入,導致無法充分發揮設備性能,甚至出現選型不當、檢測結果不符合行業標準等問題。

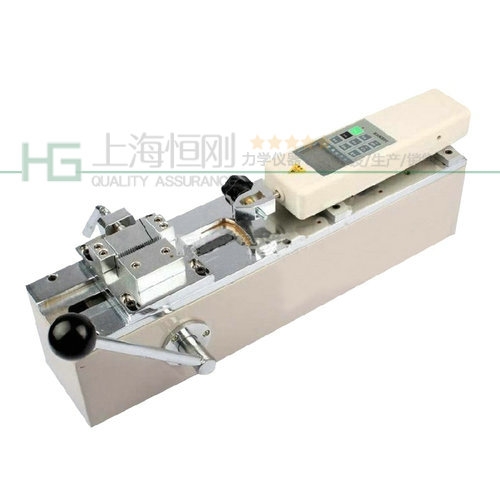

SGWS端子拉力測試儀圖片

SGWS端子拉力測試儀規格型號


核心檢測參數是設備精度與性能的核心體現,直接決定檢測數據的可靠性。上海恒剛SGWS端子拉力測試儀的額定負荷為0-500N,支持按需升級至1000N,可精準覆蓋不同行業的端子拉力檢測需求:消費電子行業的微型端子(如手機充電器端子)拉脫力要求通常為3-5N,汽車低壓線束端子拉脫力要求≥15N,中高壓端子拉脫力要求100N-300N,線束端子拉脫力要求5-10N,該量程可全面適配上述場景,無需額外更換設備。測量精度為±0.1%FS(部分型號可達±0.5%FS),采用高精度應變片封裝工藝與外置傳感器,動態響應時間短,可精準捕捉端子拉脫過程中的瞬時力值變化,避免傳統機械式檢測工具的讀數偏差,滿足行業對檢測精度的嚴苛要求,尤其適用于新能源汽車線束等對拉脫力誤差控制要求很高的場景。
分辨率與顯示參數決定了檢測數據的精準度與可讀性。SGWS端子拉力測試儀的分辨率為0.01N,可精準捕捉細導線端子的微小拉力變化,杜絕誤測、漏測現象,尤其適用于微型端子、細導線端子的檢測場景;顯示方式分為數顯與指針兩種,數顯款配備高清LCD顯示屏,可實時顯示拉力值、峰值數據,支持N、Kg、ib三種單位自動轉換,操作直觀便捷,還支持峰值數據鎖定與存儲,可存儲800組檢測數據,便于批次質量分析;指針款無需電源即可工作,讀數直觀,價格更具優勢,適配預算有限或基礎抽檢場景,滿足不同用戶的性價比需求。

機械結構與尺寸參數決定了設備的適配性與操作便捷性。上海恒剛SGWS端子拉力測試儀采用臥式安裝設計,可直接固定于桌面,機架穩定性強,避免檢測時晃動影響數據精度;機身尺寸為450mm×260mm×160mm,凈重僅10.6Kg,小巧輕便,便于工位間靈活挪動,適配車間緊湊的生產環境,無需占用過多空間。有效行程為50mm,可覆蓋絕大多數常規線束端子的檢測需求,適配0.5mm2至6mm2導線端子測試,搭配上海恒剛定制化專用夾具,可實現不同尺寸、不同類型端子的快速裝夾,更換夾具僅需30秒,大幅提升檢測效率;夾具采用耐磨材質制成,夾持穩固且不傷線材、端子,確保裝夾精度與試樣完整性。

供電與功能參數決定了設備的使用靈活性與實用性。設備支持雙供電模式,220V交流充電(4-6小時充滿)與5號電池組供電,電池連續工作時長可達6-8小時,滿足車間離線檢測、戶外檢測等多種場景需求,無需依賴固定電源,提升使用靈活性。核心功能方面,支持峰值保持、自動清零、過載保護(允許150%過載),可有效保護設備與試樣,避免超載導致的設備損壞;數顯款配備RS232九孔輸出接口與USB接口,可對接電腦、MES系統,實現檢測數據的導出、備份與全生命周期追溯,滿足企業質檢審核與質量精細化管控需求,契合ISO9001、IATF16949等質量體系要求。
環境適應參數與使用壽命參數彰顯設備的穩定性與耐用性。設備可在0~60℃、濕度≤80%的常規車間或實驗室環境下穩定工作,無需額外溫控、控濕設備,海拔高度不超過2500m,適應不同地區、不同車間的環境需求;溫漂僅0.2uV/℃(0~60℃),零漂≤0.1%/8小時/FS,確保在不同環境溫度下,檢測數據依然穩定可靠,不受溫度變化影響。整機采用SUS304不銹鋼框架,滾珠絲杠傳動,耐磨耐腐蝕,平均運行超10000小時,使用壽命遠超行業平均水平,搭配科學的維修保養,可進一步延長設備使用壽命,降低企業設備投入成本。
綜上,上海恒剛SGWS端子拉力測試儀的各項技術參數相互配合,構成了設備高精度、高穩定性、高適配性的核心優勢。用戶在選型與使用過程中,可結合自身行業的檢測需求、試樣規格、精度要求,對照上述核心參數,精準匹配設備型號,充分發揮設備的檢測性能。上海恒剛也可根據用戶的定制化需求,調整設備參數、搭配專用夾具,為用戶提供量身定制的端子拉力檢測解決方案,助力企業實現質量管控升級。
